輸入端
輸入信號:4- 20mA;0-20mA,0-10mA;1-5V,0-5V,0-10V;0-5mV,0-10mV,0-100mV等。
配電電壓:≥21VDC
輸入阻抗:電流輸入時,≤25Ω;電壓輸入時,≥300KΩ.
輸出端
輸出信號:4-20mA;0-20mA;0- 10mA;1-5V,0-5V,0-10V
輸出負載電阻:RL≤800Ω(輸出為電流信號)；RL≥10KΩ(輸出為電壓信號)
輸出紋波:≤10mVp-p

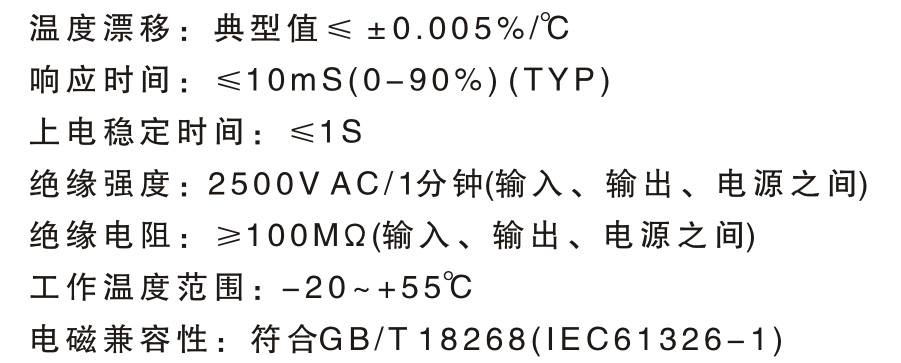

基本參數

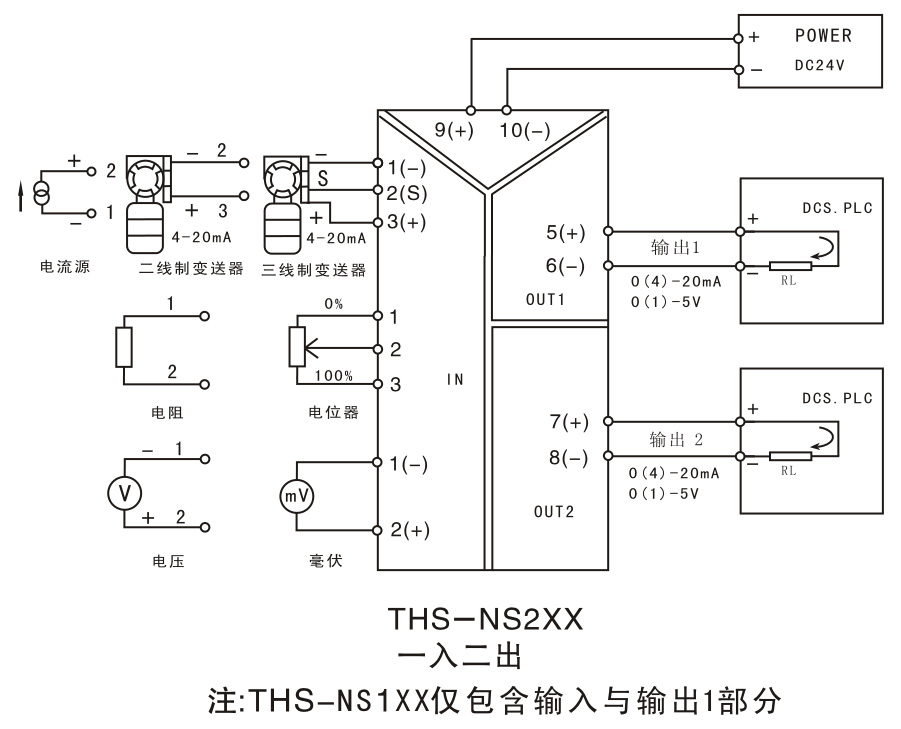

通道數:一入一出(THS-NS1XX )；一入二出(THS-NS2XX )
電源:DC24V，電壓范圍: DC20~40V
消耗電流:≤39mA(一 入一出,24V供電,配電輸入，20m A輸出，負載電阻=550Ω時)；≤58mA(一入二出,24V供電,配電輸入，20mA輸出，負載電阻=550Ω時)
基本精度: ±0.1%F.S

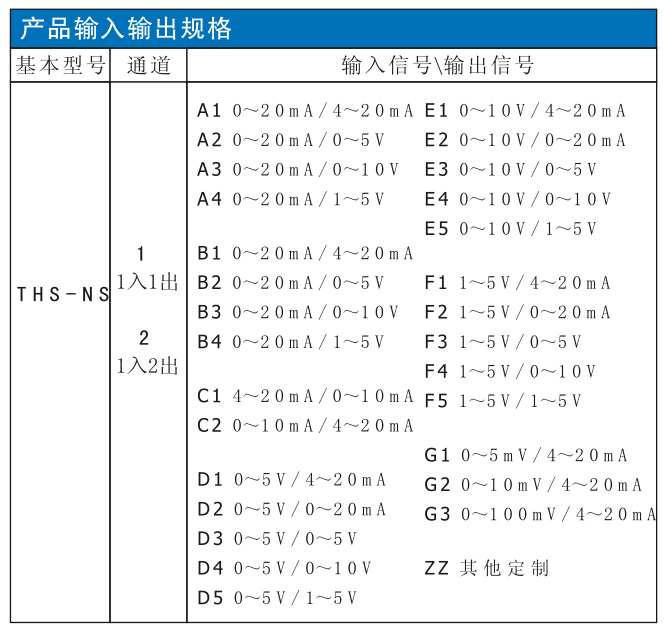

THS- NSXXX
例:THS-NS1A2，一進一出，輸入0-20mA、輸出0-5V.
|
