輸入端
輸入信號:4-20mA;0- 20mA
配電電壓:24V,(最大驅動電流30mA)
輸入阻抗:≤50Ω
輸出端
輸出信號:4-20mA;0-20mA;0- 5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V,±10%
消耗電流:≤50mA(一進一出,24V供電，配電輸入,20mA輸出時);≤70mA(一進二出，24V供電,配電輸入,20mA輸出時);≤100mA(二進二出,24V供電，配電輸入,20mA輸出時)
基本精度:0.1 %F.S.
溫度漂移:0.005%F.S./度 (-20度~+55度)
響應時間:≤10mS(0-90%) (TYP)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍:-20~+55度
電磁兼容性:符合GB/T 18268(IEC61326-1)
適用現場設備:電壓信號輸出設備;電流源.

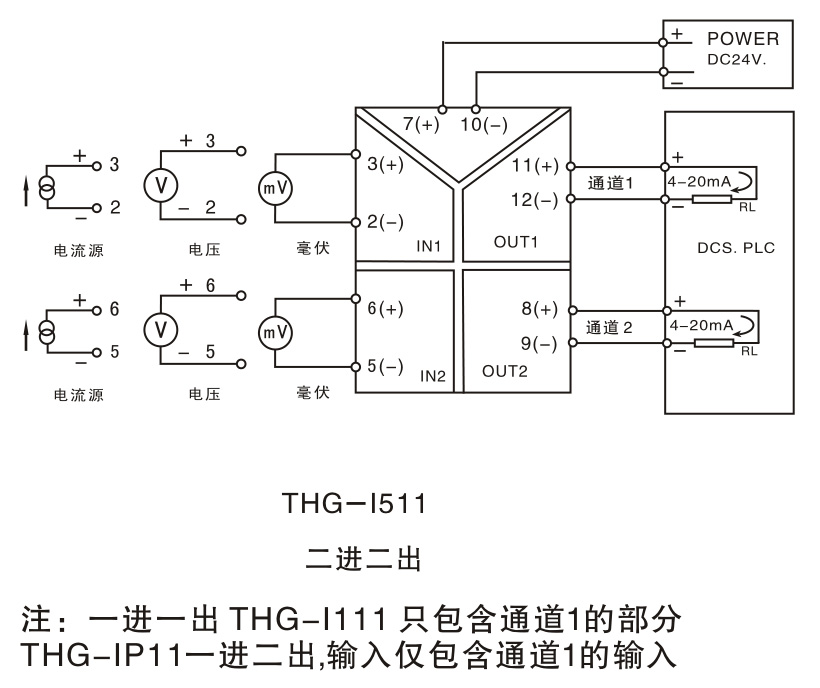

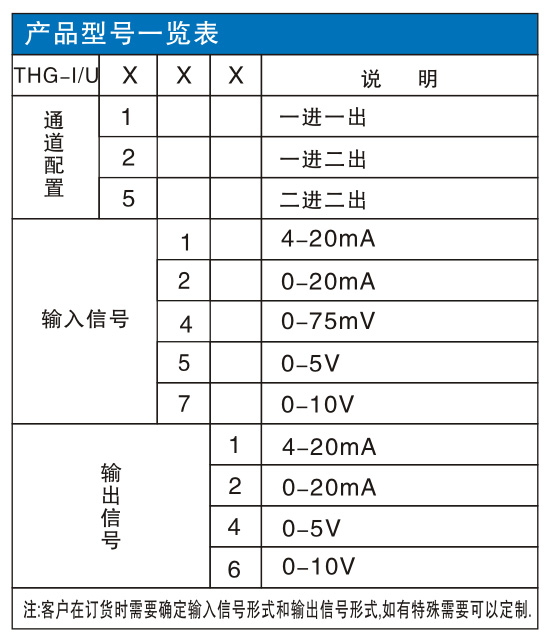

THG- IXXX
例:THG-I111，一進一出，輸入、輸出均為4 -20mA.
THG-UXXX
例:THG-U141，一進一出，輸入0-75mV、輸出4 - 20mA.
