輸入端
輸入信號:電位器信號,輸入總阻值:500Ω-10KΩ
激勵電壓:2.5V或5V
輸出端
輸出信號:4-20mA;0-20mA;0- 5V;0- 10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V,±10%
消耗電流:≤30mA(一進一出,24V供電，20mA輸出時);≤50mA(一進二出,24V供電，20mA輸出時);≤60mA(二進二出,24V供電，20mA輸出時)
基本精度:0.1 %F.S.
溫度漂移:0.005%F.S./C (-20度 ~ +55度)
響應時間:≤10mS(0-90%)(TYP)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍:-20~+55度
電磁兼容性:符合GB/T 18268(IEC61326-1)
適用現場設備:電位器

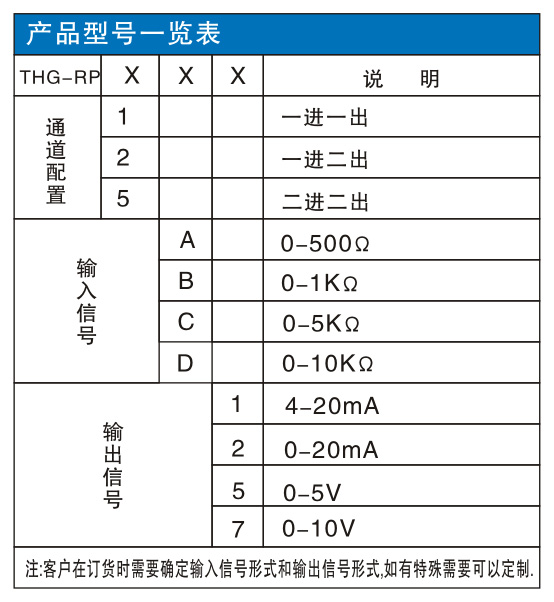

THG- RP1XX
例:THG- RP1D1，一進一出，輸入0-10KΩ，輸出4 -20mA.
|
