輸入端
輸入信號: PT100,Cu50,Ni1000等熱電阻信號
熱電阻激勵電流:≤1mA
允許線阻:≤100Ω
輸出端
輸出信號:4-20mA;0- 20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥1KΩ(輸出為電壓信號時)
基本參數
電源:DC24V,±10%
消耗電流:≤50mA(一進一出,24V供電,20mA輸出時)
超限報警:低于溫度下限,輸出3.8mA,(4-20mA輸出時)；高于溫度上限,輸出20.5mA
斷線報警:輸出22mA
基本精度:0.1%F.S.
溫度漂移:0.005%F.S./度(-20度 ~ +55度)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MQ(輸入、輸出、電源之間)
工作溫度范圍: -20 ~ +55度
電磁兼容性:符合GB/T 18268(IEC61326-1)

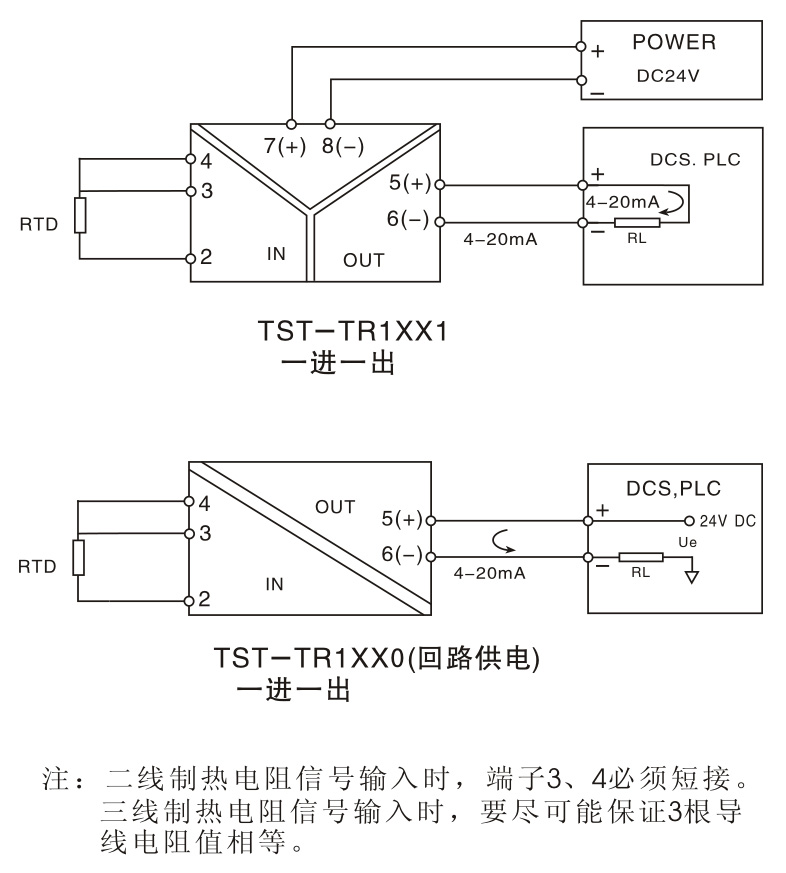

適用現場設備:二線制,三線制熱電阻.

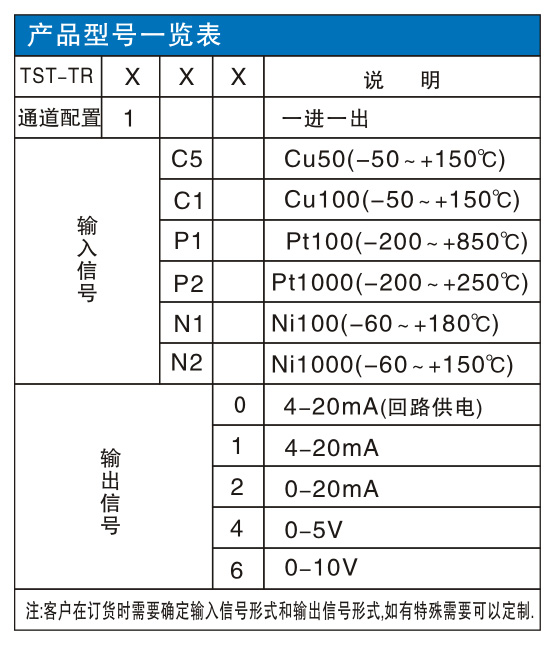

TST- TRXX
例:TST- TR1P11/.0-100，輸入信號PT100(0-100度)，輸出DC4 -20mA.
|
