輸入端
輸入信號: B,E,J,K,N,R,S,T等熱電偶信號
冷端補償:補償范圍:-25度~+75度（每20度誤差1度）
補償方式:內外補償
輸出端
輸出信號:4-20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V,±10%
消耗電流:≤50mA(一進一出,24V供電,20mA輸出時)
超限報警:低于溫度下限,輸出3.8mA,(4-20mA輸出時)；高于溫度上限,輸出20.5mA
斷線報警:輸出22mA或3.8mA
基本精度:0.1%F.S.
溫度漂移:0.005%F.S./度 (-20度 ~ +55度)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MQ(輸入、輸出、電源之間)
工作溫度范圍: -20 ~ +55度
電磁兼容性:符合GB/T 18268(IEC61326-1)

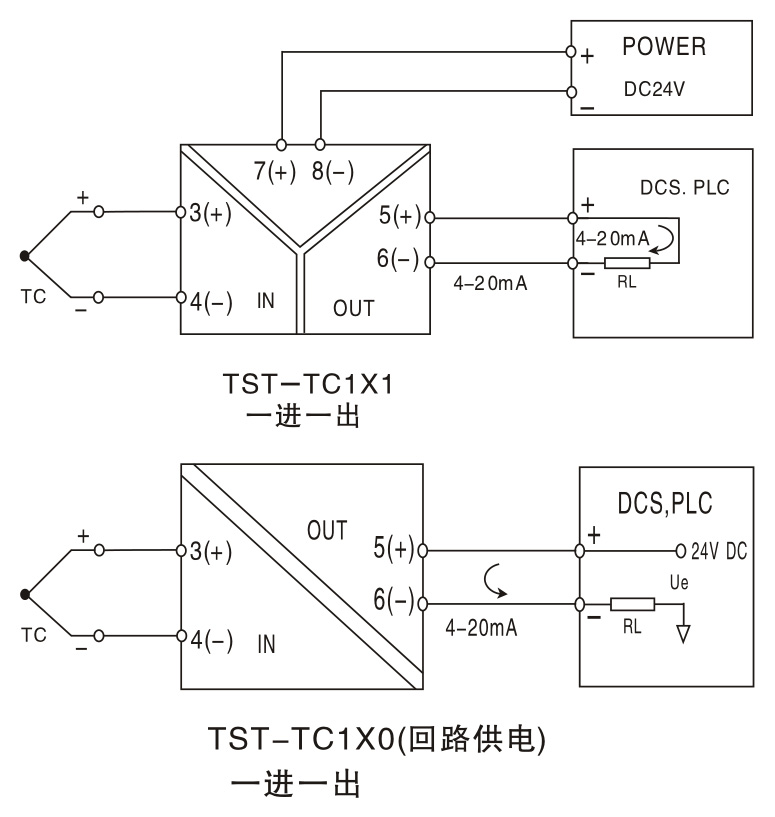

適用現場設備:熱電偶

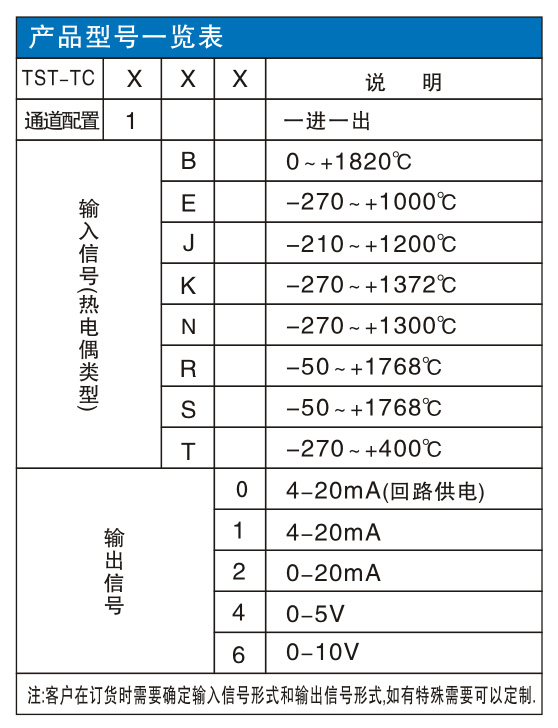

TST- TCXX
例:TST- TC1K1/0-500，輸入信號K型熱電偶(0-500度)，輸出DC4 -20mA.
|
