輸入端
輸入信號:PT100,Cu50,Ni1000等熱電阻;B, E,J,K,N,R,S,T等熱電偶;電壓(最大量程0-10V);毫伏(最大量程0-100mV);電流源(4- 20mA);變送器(配電),電流4-20mA;電阻,電位器(最大量程0- 2K)
配電電壓:≥16V
測量范圍:取決于所用傳感器類型
輸出端
輸出信號:4-20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數(shù)
電源:DC24V,±10%
消耗電流:≤50mA(一進一出24V供電,20mA輸出時);≤70mA(一進二出,24V供電,20mA輸出時)
基本精度:0.1%F.S.
響應時間:0.5S
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍: -20~+55度
電磁兼容性:符合GB/T 18268(IEC61326-1)

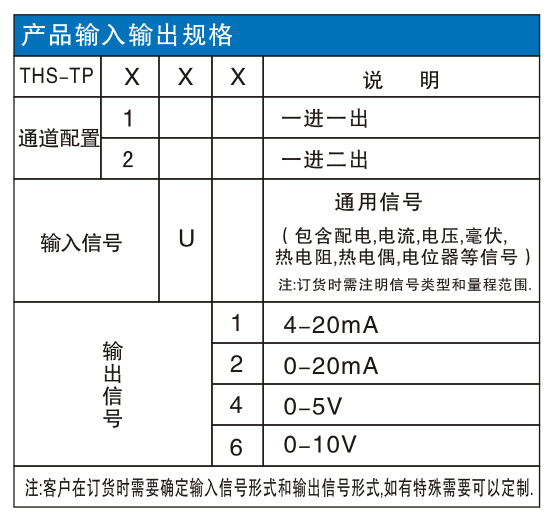

THS- TPXX
例:THS- TP2U1/PT100,0-500，一進二出，輸入信號PT100(0-100度)，輸出DC4 -20mA.
|
