產品名稱：TGS-IP系列檢測端模擬量輸入安全柵

更新時間：2018/12/26 9:12:01

型號：TGS-ID-XXX

輸入信號類型：熱電阻（RTD）、熱電偶（TC）

輸出信號類型：4-20mA,DC(或0-20mA,DC)

供電：18~32V,DC（典型值24V DC）

基本精度：±0.1%F.S.（25度±2度）

安裝方式：35mmDIN導軌安裝

主要參數

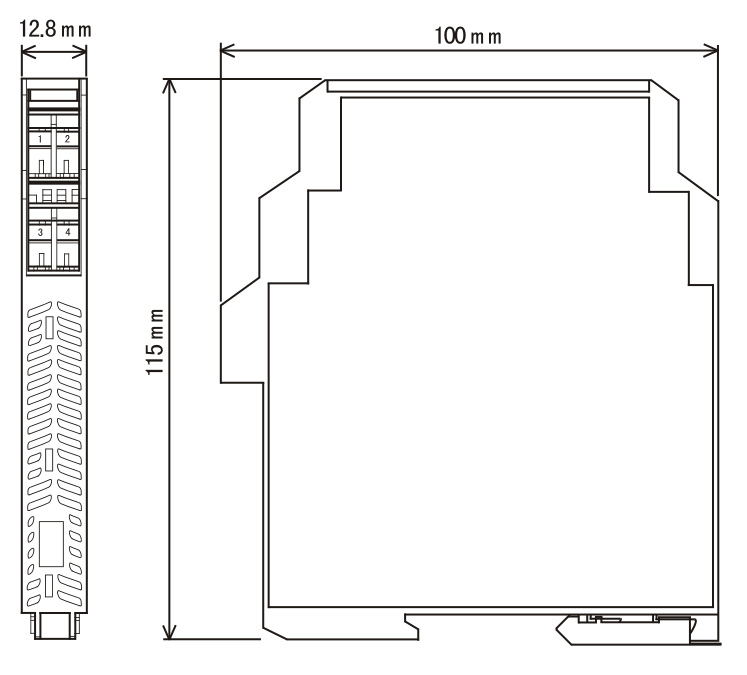

外型尺寸

接線圖

產品選型

PDF下載

主要技術參數

通道數:一進一出(TGS-ID1XX)；一進二出(TGS-ID2XX)

防爆標志:[EX ia]II C

適合場所:安裝在安全場所，可與處于0區，II C，T4~T6危險場所的本安儀表相連。

供電電壓: 18~32V, DC (典型值24V DC)

滿載功耗: (24V供電，20mA輸出時)；0.4W (TGS ID1 xx電流源輸入);0. 6W (TGS- ID2XX,電流源輸入);1. 0W (TGS-ID1 XX, 2線制或3線制輸入);1.2W (TGS- ID2XX, 2線制或3線制輸入)

安全側:

輸出電流: 4~20mA, DC (或0~20mA, DC)

負載電阻: RL≤350Ω

輸出電壓: 1~5V, DC (或0~5V, DC)

負載電阻: RL≥1MΩ

注:用戶可在訂貨時指定電流或電壓輸出。

危險側:

輸入信號: 4~20mA, DC (或0~20mA, DC)

配電:開路電壓:≤26V；20mA時電壓:≥17V；正常工作電流:≤25mA

輸出精度:±0.1 %F. S (25°C±2°C)

溫度漂移: 100ppm/°C (極大值)

響應時間:≤4mS

電源保護:電源反向保護

電磁兼容性: EMC符合IEC 61000-4

絕緣強度:非本安端~本安端≥2500V, AC；電源~非本安端≥500V, AC

絕緣電阻:非本安端~本安端≥100MΩ；電源~非本安端 ≥100MΩ

適合現場設備:二線制、三線制變送器，電流源信號

使用環境

(1)周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質;

(2)連續工作溫度: -20°C~+ 60°C

(3)儲存溫度:-40°C~+ 80°C

(4)相對濕度:10%~90%RH(40°C)

接線

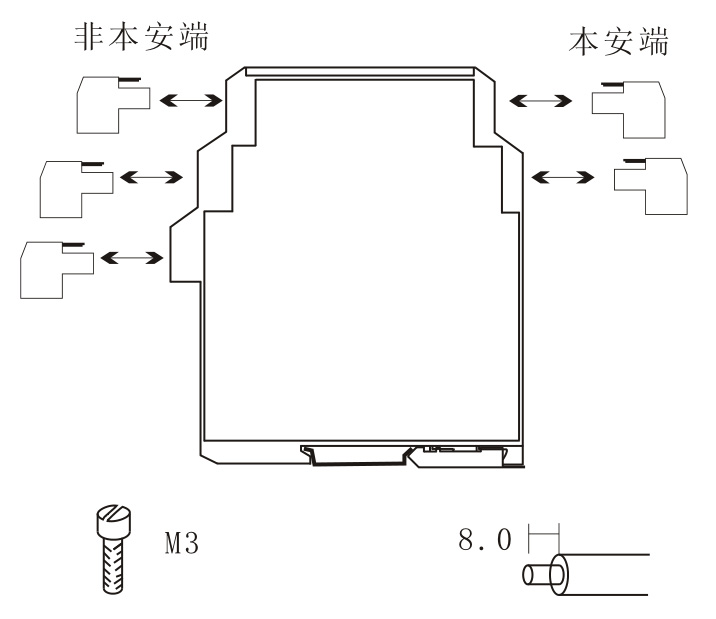

(1)儀表接線采用可拆卸的接線端子，方便使用。本安端(藍色插頭)為通向危險側的信號接線端，非本安端(綠色插頭)為通向安全測的信號接線端;

(2)本安側的配線應選用藍色標記的本安導線，導線的軟銅截面積必須大于0.5mm2，絕緣強度應大于500 V;

(3)隔離式安全柵本安端和非本安端的配線導線在匯線槽中應分開鋪設、各自采用保護套管;

(4) 導線裸露長度約為8mm,由M3螺釘鎖緊。

安裝

隔離式安全柵應安裝在安全場所,同時還要遵守GB50257-1996“電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范”、GB3836. 15-2000“爆炸性氣體環境用電氣設備第15部分:危險場所電氣安裝( 煤礦除外)”、GB3836. 13-2003“爆炸性氣體環境用電氣設備第13部分:爆炸性氣體環境用電氣設備的維修”及GB 3836. 16-2006“爆炸性氣體環境用電氣設備第16部分:電氣裝置的檢查和維護(煤礦除外) ”的有關規定。

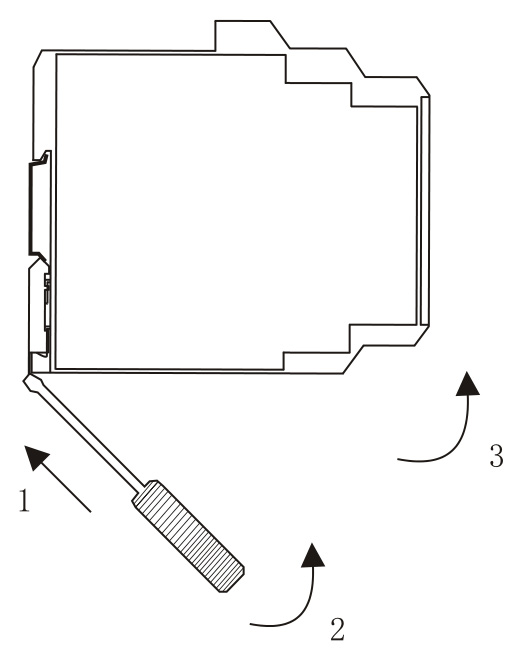

TGS- IDXXX系列隔離式安全柵均采用DIN35mm導軌安裝方式。安裝步驟如下:

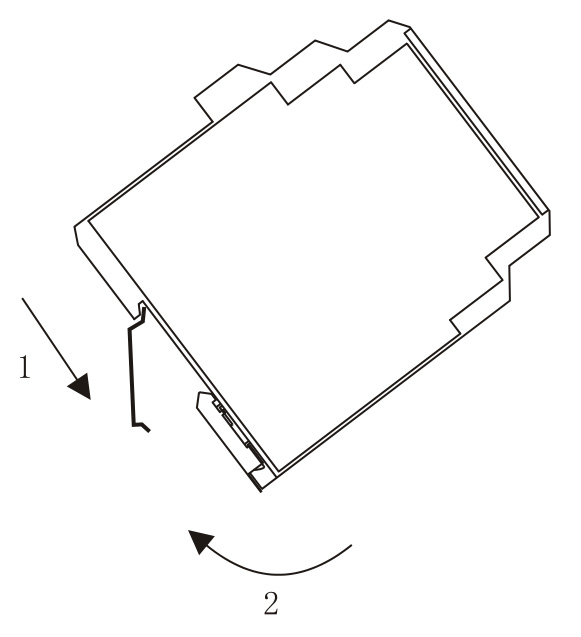

(1)把儀表上端卡在導軌上;

(2) 把儀表下端推進導軌。
